OMEGA AIR · AAF

پوسته فیلتر AAF

جدول فنی پوسته‌های فیلتر هوای فشرده امگا ایر. روی کد هر المنت میکروفیلتر کلیک کنید تا مشخصات همان مدل باز شود. روی نام پوسته کلیک کنید تا صفحه همان سایز را ببینید.

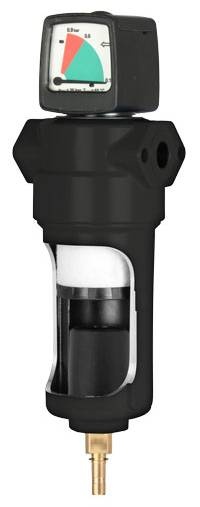

درین اتوماتیک کندانس AOK16K

روی پوسته‌های سری AAF می‌توان درین اتوماتیک کندانس (مانند AOK16K) و نشانگر افت فشار نصب کرد تا تخلیه آب و روغن جمع‌شده بدون دخالت دستی انجام شود و کیفیت هوای پایین‌دست پایدار بماند. انتخاب درین مناسب به دبی و شرایط نصب بستگی دارد.

FILTER HOUSINGS و FILTER ELEMENTS — داده فنی قابل ویرایش از فایل‌های JSON افزونه
سایز پوسته	اتصال inch	فشار bar/psi	دبی Nm³/h	دبی scfm	ابعاد mm				وزن kg	B فیلتر اولیه ۱۵µm	P فیلتر اولیه ۳µm	XR فیلتر اولیه ۱µm	XM میکروفیلتر ۰٫۱µm	XS میکروفیلتر ۰٫۰۱µm	A کربن فعال	A² جذب	H² کاتالیست	MS² مولکولارسیو	CKL جداکننده
سایز پوسته	اتصال inch	فشار bar/psi	دبی Nm³/h	دبی scfm	A	B	C	D	وزن kg
AAF 0006	1/8	16/232	10	6	105	55	14	50	0.23	—	3528 P	3528 XR	3528 XM	3528 XS	3528 A	—	—	—	3528 CKL
AAF 0016	1/4	16/232	18	11	125	55	14	70	0.24	—	5528 P	5528 XR	5528 XM	5528 XS	5528 A	—	—	—	5528 CKL
AAF 0026	1/4	16/232	25	15	145	73	18	50	0.42	—	3844 P	3844 XR	3844 XM	3844 XS	3844 A	—	—	—	3844 CKL
AAF 0036	3/8	16/232	30	18	145	73	18	50	0.42	—	3844 P	3844 XR	3844 XM	3844 XS	3844 A	—	—	—	3844 CKL
AAF 0046	1/4	16/232	35	22	189	88	32	60	0.72	6050 B	6050 P	6050 XR	6050 XM	6050 XS	6050 A	—	—	—	6050 CKL
AAF 0056	3/8	16/232	60	35	189	88	32	60	0.71	6050 B	6050 P	6050 XR	6050 XM	6050 XS	6050 A	—	—	—	6050 CKL
AAF 0076	1/2	16/232	78	46	189	88	32	80	0.7	7050 B	7050 P	7050 XR	7050 XM	7050 XS	7050 A	7050 A2	7050 H2	7050 MS2	7050 CKL
AAF 0106	3/4	16/232	120	70	257	88	32	150	0.8	14050 B	14050 P	14050 XR	14050 XM	14050 XS	14050 A	14050 A2	14050 H2	14050 MS2	14050 CKL
AAF 0186	1	16/232	198	116	261	125	37	160	1.9	12075 B	12075 P	12075 XR	12075 XM	12075 XS	12075 A	12075 A2	12075 H2	12075 MS2	12075 CKL
AAF 0306	1	16/232	335	197	361	125	37	250	2.4	22075 B	22075 P	22075 XR	22075 XM	22075 XS	22075 A	22075 A2	22075 H2	22075 MS2	22075 CKL
AAF 0476	1 1/2	16/232	510	300	461	125	37	350	2.6	32075 B	32075 P	32075 XR	32075 XM	32075 XS	32075 A	32075 A2	32075 H2	32075 MS2	32075 CKL
AAF 0706	1 1/2	16/232	780	459	641	125	37	530	3.5	50075 B	50075 P	50075 XR	50075 XM	50075 XS	50075 A	50075 A2	50075 H2	50075 MS2	50075 CKL
AAF 0946	2	16/232	1000	588	698	164	49	520	6.1	51090 B	51090 P	51090 XR	51090 XM	51090 XS	51090 A	—	—	—	51090 CKL
AAF 1506	2	16/232	1500	882	944	164	49	770	8	76090 B	76090 P	76090 XR	76090 XM	76090 XS	76090 A	—	—	—	76090 CKL
AAF 1756	2 1/2	16/232	1680	990	944	164	49	770	7.6	76090 B	76090 P	76090 XR	76090 XM	76090 XS	76090 A	—	—	—	76090 CKL
AAF 2006	3	16/232	2160	1270	802	242	60	630	14.1	51140 B	51140 P	51140 XR	51140 XM	51140 XS	51140 A	—	—	—	51140 CKL
AAF 2406	3	16/232	2760	1620	999	242	60	770	16.1	75140 B	75140 P	75140 XR	75140 XM	75140 XS	75140 A	—	—	—	—

عوامل تصحیح دبی (Correction Factors)

فشار bar	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
ضریب	0.38	0.50	0.63	0.75	0.88	1.00	1.13	1.25	1.38	1.50	1.63	1.75	1.88	2.00	2.13

دبی اسمی جدول در فشار ۷ bar(g) و ۲۰ °C است. برای فشار دیگر، دبی را در ضریب مربوطه ضرب کنید.
